机械制图中剖视图的一般绘制方法

来源::未知 | 作者:足球app下载-足球app哪个好-官网手机版推荐* | 本文已影响 人
机械制图中剖视图的一般绘制方法如下：
(1)  确定剖切面的位置及投射方向。为了在主视图上反映机件内孔的实际大小，剖切面应通过孔的轴线并平行于剖面，以垂直于剖面的方向为投射方向。

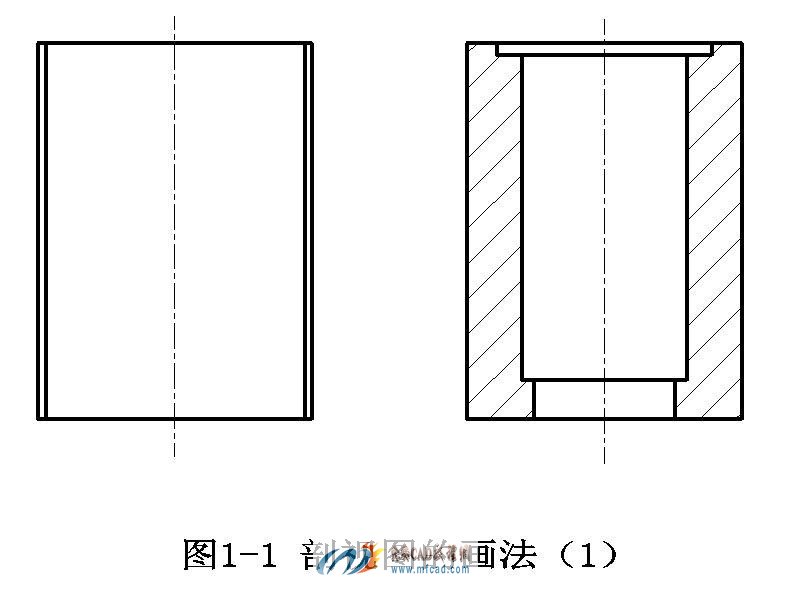

(2) 将处于观察者与剖切面之间的部分移去后，画出余下部分在剖面的投影，如图1-1所示。(注意：应划出剖面区域以及位于剖切面以后部分的所有可见线的投影，不要露线。)

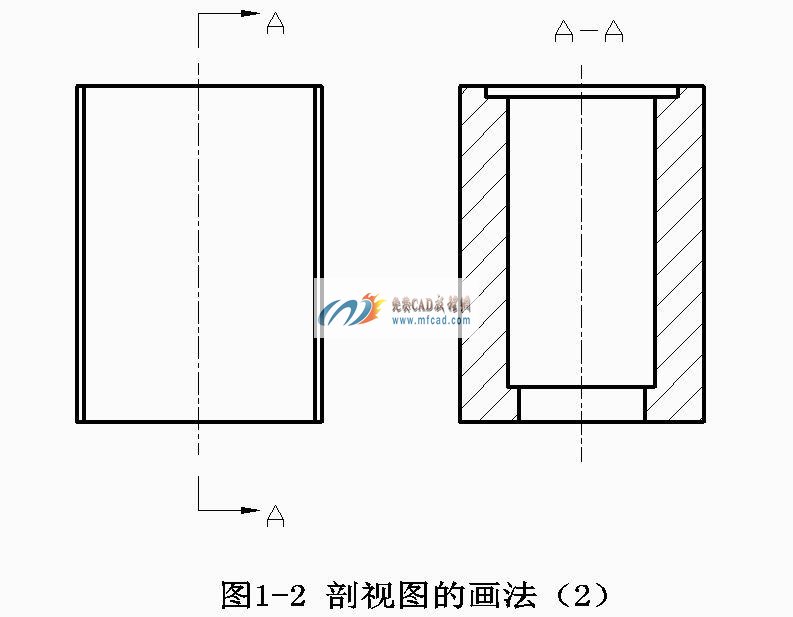

(3) 在剖面区域内画出剖面符号，如图1-2所示。
